陶瓷薄板加工智能化轉型：激光鉆孔設備技術解析與應用前景

在 “雙碳” 政策推動與高端制造升級背景下，陶瓷薄板以其優異性能加速替代傳統建材與金屬基板。然而，其特殊物理屬性對加工設備提出嚴苛挑戰 —— 如何在 3mm 厚度板材上實現 0.1mm 微孔的批量加工？如何平衡加工效率與良品率？激光鉆孔設備通過光機電一體化技術，為這些行業難題提供了系統性解決方案。

一、傳統加工模式的三大核心痛點

1. 精度不足：機械鉆孔孔徑誤差普遍在 ±50μm，無法滿足電子陶瓷基板（要求 ±5μm）的高精度互聯需求；

2. 效率低下：?jiǎn)屋S機械鉆床每小時僅能加工 200-300 片，且需頻繁更換磨損鉆頭（壽命＜5000 孔）；

3. 污染嚴重：加工粉塵濃度可達 50mg/m3（遠超國家標準 8mg/m3），職業健康風險高，環保治理成本大。

   這些問題導致傳統加工在高端陶瓷（如 99 氧化鋁瓷、氮化硅瓷）應用中舉步維艱，而激光鉆孔技術的成熟，正是突破瓶頸的關鍵。

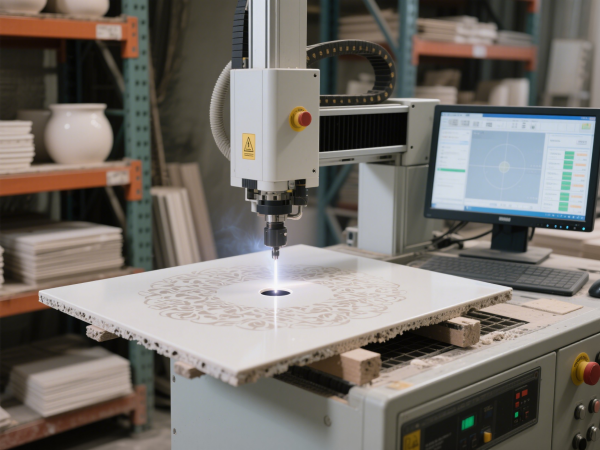

二、激光鉆孔設備的技術架構與核心功能

1. 光束發生系統：精密加工的源頭保障

• 紫外激光器：波長 355nm，熱影響區≤10μm，適合 0.05-0.5mm 微孔加工，避免材料熱損傷；

• 光纖激光器：波長 1064nm，功率 50-200W，用于 0.5-5mm 孔徑加工，兼顧效率與加工深度（深徑比可達 1:50）；

• 光束質量?jī)?yōu)化：通過擴束鏡、振鏡系統將光斑直徑控制在 ±2μm 以內，確保孔邊緣整齊無毛刺。

2. 運動控制與定位系統：微米級精度的核心

• 大理石機床底座：熱膨脹系數＜1.2×10??/℃，配合氣浮隔振裝置，將外部振動影響降至 0.1μm 以下；

• 五軸聯動平臺：X/Y 軸定位精度 ±0.01mm，Z 軸重復定位精度 ±0.005mm，支持曲面陶瓷板的多角度鉆孔；

• 視覺補償技術：加工前通過雙 CCD 相機掃描板材，自動生成坐標偏移補償數據（補償精度 ±3μm），解決板材形變（±0.2mm）帶來的定位難題。

3. 智能化軟件系統：生產效率的倍增器

• CAD 圖紙導入：支持 DXF、AI 等格式，自動識別孔位坐標與加工參數，編程時間從 2 小時縮短至 10 分鐘；

• 加工過程監控：實時采集激光功率、加工速度、電機扭矩等 50 + 參數，通過邊緣計算模塊預測設備故障（準確率 90% 以上）；

• 數據追溯系統：生成加工日志（含每片板材的孔位坐標、加工時間、良品狀態），滿足 IATF 16949 等質量管理體系追溯要求。

三、多場景應用價值對比與案例分析

實證案例：
某電子元器件廠商加工 100×100mm 氮化鋁基板（厚度 0.5mm），需加工 1000 個 0.1mm 微孔。傳統機械鉆孔需 3 小時 / 批，良品率僅 65%；采用激光鉆孔設備后，加工時間縮短至 40 分鐘 / 批，良品率提升至 96%，年節約成本超 200 萬元。

四、行業適配性與選型建議

1. 材料類型：

• 普通建筑陶瓷（硬度≤7H）：可選光纖激光鉆孔設備（性價比高，加工速度 500-800 孔 / 分鐘）；

• 特種陶瓷（氧化鋁、氮化硅等）：優先紫外激光設備（冷加工，避免材料性能劣化）。

1. 產能需求：

• 小批量打樣（＜100 片 / 天）：?jiǎn)喂の辉O(shè)備（占地面積小，成本低）；

• 規模化生產（＞5000 片 / 天）：雙工位 + 自動上下料機型（產能 6000-10000 片 / 天，人工減少 70%）。

1. 精度要求：

• 建筑裝飾（孔徑≥1mm）：精度 ±0.05mm 即可滿足；

• 電子封裝（孔徑≤0.2mm）：需選擇定位精度 ±0.01mm、配備動態聚焦系統的機型。

五、未來技術發展與行業影響

1. 超快激光技術：飛秒激光（脈寬＜500fs）實現 “冷加工” 極限，可加工 0.01mm 級超微孔，推動陶瓷基板向更高集成度發展；

2. 自動化產線集成：與 AGV 機器人、視覺檢測設備聯動，構建 “無人化” 陶瓷加工車間，預計 2025 年自動化產線滲透率達 40%；

3. 綠色制造升級：設備能耗較傳統機械加工降低 60%（每片薄板加工耗電＜0.1kWh），符合全球 ESG 發展趨勢。

   結語
   激光鉆孔設備的出現，不僅是陶瓷加工技術的迭代，更是行業生產模式的革新。其高精度解決了高端應用的 “卡脖子” 問題，智能化提升了大規模生產效率，綠色化響應了全球環保號召。對于陶瓷加工企業而言，選擇適配的激光鉆孔解決方案，即是在建筑裝飾、電子信息、新能源等賽道構建核心競爭力，搶占未來市場的戰略高地。
