在電子制造產業加速智能化的背景下,印刷電路板(PCB)作為 “電子產品之母”,其加工技術正經歷歷史性變革。當傳統機械加工在精度、效率、材料兼容性等維度遭遇瓶頸,激光切割機以數字化加工優勢,重新定義 PCB 制造的核心價值指標。本文將結合行業最新案例,解析激光加工如何實現從 “能用” 到 “好用” 的跨越。
一、加工痛點倒逼技術革新:傳統工藝三大短板
(一)精度天花板難以突破
-
機械鉆孔:孔徑≥100μm 時偏差率 5%,微小孔加工鉆頭壽命 < 5000 次
-
化學蝕刻:線寬≥75μm 才能保證良率,細線路加工側蝕率達 15%
-
外形銑削:曲率半徑 < 500μm 的輪廓加工效率驟降,且邊緣毛刺率超 20%
(二)材料適配性局限
|
材料類型
|
機械加工難點
|
激光加工可行性
|
|
柔性聚酰亞胺板
|
夾具定位變形、刀具粘料
|
完全適用
|
|
陶瓷基板
|
刀具磨損嚴重、崩裂風險高
|
高效加工
|
|
高頻微波板
|
分層缺陷率超 30%
|
無應力加工
|
(三)小批量生產成本高企
傳統工藝換型需更換刀具、調整夾具,單次換型成本超 2000 元,且耗時 4-6 小時,導致小批量訂單利潤率低于 15%。而激光加工通過軟件參數調整即可切換產品,換型成本趨近于零。
二、激光加工技術的五大顛覆性創新
(一)光束控制技術:微米級加工的核心保障
-
光斑質量?jī)?yōu)化:M2<1.3 的高光束質量激光,實現 25μm 直徑光斑穩定輸出
-
動態聚焦系統:Z 軸響應速度 500mm/s,適應 0.2-5mm 厚度基板的實時焦平面調整
-
振鏡掃描技術:20000 次 / 秒的高速振鏡偏轉,確保復雜圖形加工速度≥150mm/s
(二)工藝數據庫:讓經驗轉化為生產力
領先設備已內置:
-
50 + 種材料加工參數(涵蓋 FR-4、鋁基板、BT 樹脂等)
-
200 + 典型加工工藝(微孔 / 切割 / 表面處理等細分場景)
-
智能參數推薦算法,根據輸入材料厚度自動匹配最優功率、速度組合
(三)自動化集成:構建智能加工單元
通過與周邊設備聯動,實現:
-
視覺定位系統:Mark 點識別精度 ±5μm,解決人工對板誤差問題
-
自動上下料機:兼容 50-300mm 多種尺寸基板,上料節拍 < 10 秒 / 片
-
MES 系統對接:加工數據實時上傳,支持 OEE(設備綜合效率)動態監控
(四)環保加工優勢:響應綠色制造趨勢
-
無切削粉塵產生(PM2.5 排放較機械加工降低 90%)
-
零刀具廢液污染(傳統工藝每月產生 50-100L 切削液廢水)
-
能量利用率提升:光纖激光器電光轉換效率超 30%,較 CO?激光節能 60%
(五)返修加工能力:提升產品附加值
在高端 PCB 返修中,激光加工可實現:
-
0.1mm2 極小區域的阻焊層去除,誤差 < 5μm
-
BGA 焊盤修復:激光微熔技術實現銅箔局部重鑄,修復后焊接良率達 95%
-
多層板盲孔補加工:在已成型基板上追加加工埋孔,定位精度 ±10μm
三、典型行業應用場景實證分析
(一)消費電子:柔性 PCB 的規?;庸?/span>

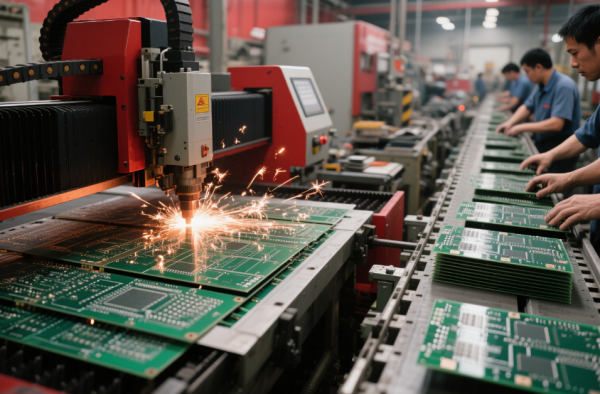

某知名手機廠商在可折疊屏 PCB 生產中,采用 UV 激光切割機實現:
-
0.3mm 厚度柔性板的異形切割,邊緣分層率從機械加工的 12% 降至 1.5%
-
50μm 直徑微孔加工,孔壁粗糙度 Ra<0.8μm,滿足高密度互聯要求
-
加工效率提升:?jiǎn)伟啻萎a(chǎn)量從 800 片提升至 2500 片,人工成本降低 40%
(二)汽車電子:高可靠性加工方案
在新能源汽車 PCB 加工中,激光切割機解決三大難題:
-
厚銅箔(3oz 以上)切割:傳統機械加工易導致銅箔撕裂,激光加工斷面垂直度≥85°
-
高 TG 板材(TG≥170℃)鉆孔:機械鉆頭壽命僅 2000 次,激光加工無損耗
-
多層板對準:集成視覺定位系統,解決汽車板常用的 300mm×500mm 大尺寸板定位難題
(三)工業控制:特殊材料加工突破
針對陶瓷基板(Al?O?、AlN)的加工需求,CO?激光切割機展現獨特優勢:
-
1mm 厚度基板切割速度達 50mm/s,邊緣崩裂率 < 0.5%
-
表面金屬化層(銅 / 金)精準去除,底層陶瓷無熱損傷
-
配合三維加工頭,實現曲面基板的輪廓加工
四、設備采購決策的黃金三角模型
(一)性能維度:三大硬指標必測
1.加工精度驗證:
-
微孔一致性:抽檢 50 個 25μm 孔,直徑標準差需 < 1μm
-
切割輪廓度:10mm 半徑圓弧加工,實測偏差≤±5μm
-
邊緣粗糙度:使用 3D 顯微鏡檢測,Ra 值需≤1.2μm
2.效率測試方案:
-
標準拼板(300mm×400mm,100 個單元)切割時間≤5 分鐘
-
1000 個 50μm 微孔加工耗時≤8 分鐘(含定位時間)
3.材料兼容性:
-
要求供應商提供至少 3 種目標材料的加工樣品(附檢測報告)
-
重點關注新材料(如 LCP、MPI)的加工參數儲備情況
(二)服務維度:全周期保障體系
-
售前:提供免費打樣服務(建議至少 3 輪樣品優化)
-
售中:72 小時內完成設備安裝調試,同步提供編程培訓(2 名工程師 / 3 天)
-
售后:4 小時響應機制,關鍵部件備機支持(7×24 小時)
-
升級:每年 2 次軟件版本更新,確保兼容最新材料工藝
(三)成本維度:TCO(總擁有成本)分析
|
成本項目
|
激光切割機(5 年周期)
|
傳統機械加工線
|
成本差異率
|
|
